Затворы дисковые поворотные

Описание

Современный затвор дисковый поворотный – трубопроводная запорно-регулирующая арматура, в которой запирающий или регулирующий элемент имеет форму диска и поворачивается вокруг оси, перпендикулярной к оси трубопровода. Управление этими затворами может осуществляться вручную или при помощи редуктора. Их основными достоинствами затворов являются: малая масса – снижающая нагрузку на трубопровод, минимальная строительная длина – упрощающая монтаж. Простота конструкции, малое число деталей и относительно низкая стоимость. Эти преимущества затворов дисковых по отношению к другим типам запорной арматуры возрастают с увеличением условного диаметра прохода.

Небольшое гидравлическое сопротивление затвор дисковый поворотный оказывает потоку, обладает высокой герметичностью перекрытия потока в обоих направлениях, не требует дополнительных прокладок в местах присоединения к трубопроводу, не требует дополнительной смазки рабочих частей, ухода и регулировки.

Технические характеристики:

Рабочая среда – вода питьевая и техническая(холодна/горячая), сжатый воздух, неагрессивные жидкости, пар низкого давления
Температура рабочей среды – от -30 до +130С
Герметичности затвора – класс «А» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 1,6 (16)
Присоединение к трубопроводу – межфланцевое (стяжной)
Тип исполнения рукоятки – рычаг фиксирующий, редуктор
Привод – ручной
Полный срок службы (не менее), лет – 10
Материал основных деталей:

• Корпус – Чугун серый СЧ25
• Диск – Чугун серый СЧ25 с покрытием(хром,никель)
• Контрагайка – Сталь Ст20
• Манжета – Этилен-пропилен-диеновый каучук EPDM
• Кольца уплотнительные – Тефлон PTFE
• Шток – Нержавеющая сталь 20X18H10(10X18H9Л)
• Зубчатый сектор – Анодизированный алюминий

Подробную информацию о товарах уточняйте у наших менеджеров по тел. (347)299-55-85

Затвор дисковый поворотный чугунный (ЗДП):

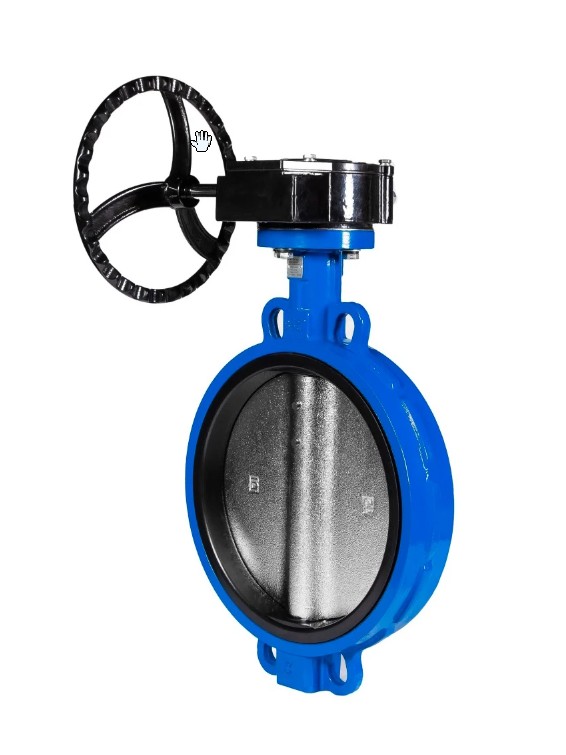

Затвор дисковый поворотный чугунный (ЗДП) с редуктором:
