ЗМС 65-210 Ру 210

Описание

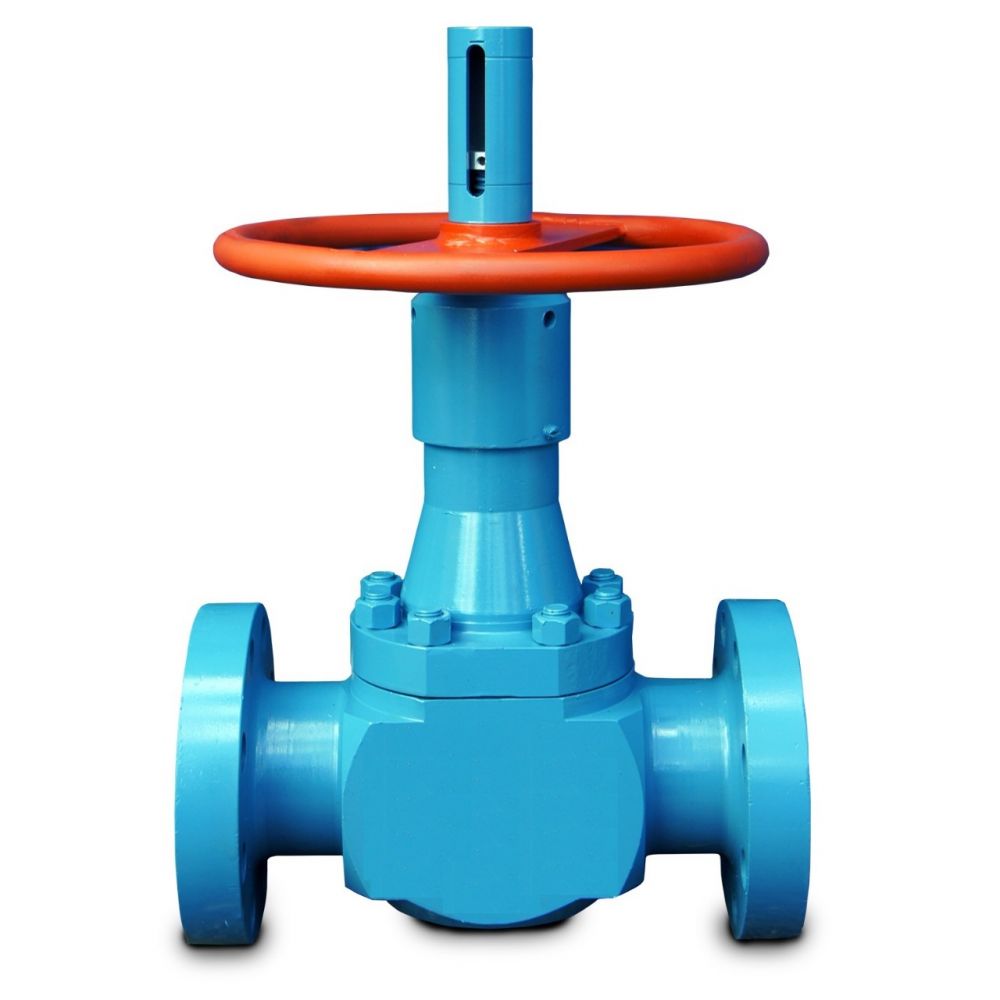

Задвижка шиберная ЗМС 65-210 полнопроходная, параллельная с однопластинчатым шибером и выдвижным шпинделем предназначена для установки в качестве запорного механизма на устье скважины в составе фонтанной и нагнетательной арматуры, в системах поддержания пластового давления на блоках напорной гребенки, а также на трубопроводах высокого давления.

Технические характеристики:

Диаметр условного прохода, Dy, мм – 65
Давление условное, Ру, МПа (кг/см²) – 21,0 (210)
Среда рабочая – нефть, природный газ, вода с содержанием механических примесей по объему до 25 мг/л
Климатическое исполнение – У1, ХЛ
Температура транспортируемой среды, С от -60С до +120С
Корпус – цельносварной, литой
Герметичность затвора – класс “А” по ГОСТ 9544-93
Управление – ручное
Материал основных деталей:

• корпус – сталь 35
• шибер – сталь 50ХВА с азотированным поверхностным слоем
• седло – сталь 38Х2МЮА
• герметизирующая смазка – арматол 238

Присоединение к трубопроводу – по РД 26-16-40-89 и по ГОСТ 28919-91
Направление подачи рабочей среды – любое
Положение на трубопроводе – любое, кроме “маховиком вниз”
Габаритные размеры, мм – 350 х 320 х 635
Масса, кг – 60
