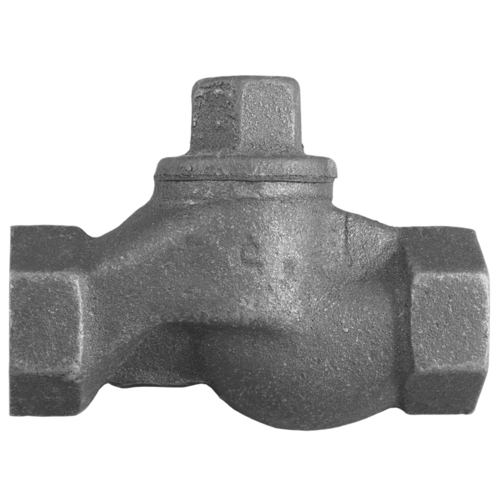

Клапан обратный подъемный чугунный 16кч11р Ру 1,6МПа
Описание
Клапан обратный подъемный 16кч11р применяется на трубопроводах для предотвращения обратного потока воды рабочей температурой до +50°С и давлением1,6МПа. Клапаны устанавливаются только на горизонтальном трубопроводе крышкой вверх.
Технические характеристики:
Рабочая среда – вода при температуре до +50С
Давление условное PN, МПа (кгс/см²) – 1,6 (16)
Присоединение к трубопроводу – муфтовое по ГОСТ6527-68
Материал корпуса – ковкий чугун
Уплотнение затвора – резина
Привод – автоматический
| Проход условный DN,мм | Строительная длина L, мм | Высота H, мм | Масса, кг |
|---|---|---|---|
| 15 | L=90 | H=55 | 0,5 |
| 20 | L=100 | H=60 | 0,8 |
| 25 | L=120 | H=65 | 1,0 |
| 32 | L=140 | H=75 | 1,8 |
| 40 | L=170 | H=90 | 3,0 |
| 50 | L=200 | H=100 | 4,0 |
